3-Phasen 230V Schienensystem

Entdecken Sie unser hochwertiges 3-Phasen-Schienensystem 230V – die perfekte Lösung für professionelle LED Schienensysteme und moderne Innenbeleuchtung. Unsere Stromschiene besticht durch maximale Flexibilität und modulare Gestaltungsmöglichkeiten, die sich ideal an Ihre individuellen Anforderungen anpassen lassen.

3-Phasen LED Schienen

LED track system

6 Produkte

3-Phasen LED Leuchten

LED track spotlights

55 Produkte

3-Phasen Zubehör

3-phase accessories

33 Produkte

94 products

Häufig gestellte Fragen

Was ist der Vorteil eines 230V Schienensystems gegenüber Niedervolt-Systemen?

Der größte Vorteil eines 230V Hochvolt-Schienensystems liegt in der einfachen Installation. Im Gegensatz zu 12V- oder 48V-Systemen benötigen Sie keinen Transformator. Die Schienen werden direkt an den vorhandenen Deckenauslass angeschlossen. Zudem können deutlich längere Schienenstrecken und eine höhere Anzahl an Leuchten realisiert werden, ohne dass ein Spannungsabfall auftritt.

Was ist der Unterschied zwischen 1-Phasen- und 3-Phasen-Schienen?

1-Phasen-System: Alle Strahler auf der Schiene werden gemeinsam ein- oder ausgeschaltet bzw. gedimmt. 3-Phasen-System: Die Schiene verfügt über drei separate Stromkreise. Mit einem entsprechenden Serienschalter können Sie drei verschiedene Lichtgruppen unabhängig voneinander steuern – ideal für kombinierte Grundbeleuchtung und Akzentlicht.

Sind 230V Schienensysteme dimmbar?

Ja, in der Regel sind diese Systeme hervorragend dimmbar. Da keine Trafos zwischengeschaltet sind, hängt die Dimmfähigkeit primär von den verwendeten Leuchtmitteln (z.B. dimmbare LED-Reflektoren) und dem passenden Wanddimmer ab. Wir empfehlen Phasenan- oder abschnittsdimmer, je nach Spezifikation der LED-Strahler.

Kann ich das Schienensystem individuell kürzen?

Ja, die meisten 230V Stromschienen aus Aluminium können mit einer feinen Metallsäge einfach auf das gewünschte Maß gekürzt werden. Beachten Sie dabei, dass die Kupferleiter nach dem Sägen gegebenenfalls leicht zurückgebogen werden müssen, um einen perfekten Kontakt mit den Endkappen und Verbindern zu gewährleisten.

Welches Zubehör benötige ich für eine vollständige Installation?

Für eine vollständige Installation benötigen Sie: Stromschienen in der gewünschten Länge, eine Einspeisung (End- oder Mitteleinspeisung), Längs- und Eckverbinder, Endkappen sowie passende Schienenstrahler oder Pendelleuchtenadapter.

3-Phasen Schienensystem 230V Installationsanleitung

⚠️ Sicherheitshinweise

Vor Beginn der Installation unbedingt beachten:

  • Fachpersonal: Arbeiten am 230V-Stromnetz dürfen ausschließlich von einer Elektrofachkraft (gemäß VDE 0100) durchgeführt werden.
  • Strom abschalten: Vor der Installation die Sicherung abschalten und gegen Wiedereinschalten sichern (Warnschild anbringen).
  • Spannungsfreiheit: Die Spannungsfreiheit immer mit einem geeigneten Messgerät (z. B. Multimeter) prüfen.
  • Einsatzbereich: Das System ist nicht für den Außenbereich geeignet, sofern nicht ausdrücklich als IP65+ gekennzeichnet.
  • Sicherheit am Arbeitsplatz: Kinder und Unbefugte während der Installation vom Arbeitsbereich fernhalten.

🔧 Benötigte Komponenten

Systemkomponenten:

Alle Komponenten sind in unserem Shop zu finden.

Werkzeug & Hilfsmittel:

  • Spannungsprüfer / Multimeter
  • Bohrmaschine mit passendem Bohrer (Beton/Holz je nach Untergrund)
  • Dübel und Schrauben (lastgerecht, mind. M5)
  • Schraubendreher (Kreuz & Schlitz), Abisolierzange
  • Wasserwaage, Bleistift, Maßband
  • Klemmen

📋 Installationsschritte

1. Planung & Vorbereitung

  1. Schienenverlauf an der Decke präzise mit Bleistift markieren.
  2. Position des Einspeisers festlegen (Anfang, Mitte oder Pendelabhängung).
  3. Sicherstellen, dass eine 3-Phasen-Zuleitung (L1, L2, L3, N, PE) oder eine 1-Phasen-Zuleitung (je nach Einspeiser-Typ) am Montageort vorhanden ist.

2. Montage der Schiene

  1. Bohrlöcher gemäß Schienenlänge und Herstellerangaben setzen (Empfehlung: alle 50–100 cm eine Halterung).
  2. Dübel einsetzen und Montagehalterungen fest verschrauben.
  3. Schiene in die Halterungen einrasten lassen oder verschrauben.
  4. Wasserwaage nutzen, um eine exakt horizontale Ausrichtung sicherzustellen.

3. Anschluss des Einspeisers

  1. Einspeiser am vorgesehenen Punkt in die Schiene einsetzen und verriegeln.
  2. Zuleitung gemäß Schaltplan anschließen:L1, L2, L3 → Phase 1, 2, 3 (schwarz / braun / grau)N → Neutralleiter (blau)PE → Schutzleiter / Erdung (grün-gelb)
  3. Alle Klemmen fest anziehen und auf korrekte Aderfarben achten.

4. Endkappen & Verbinder montieren

  1. Endkappen an beiden offenen Schienenenden aufstecken und fixieren.
  2. Bei Schienenerweiterungen: Verbinder einsetzen und auf festen, bündigen Sitz prüfen.

5. Funktionsprüfung

  1. Sicherung wieder einschalten.
  2. Spannung an der Schiene vorsichtig mit dem Multimeter prüfen.
  3. Einen ersten Strahler einsetzen und Funktion testen.
  4. Wichtig: Auf Wärmeentwicklung, ungewöhnliche Geräusche oder Lichtflackern achten – bei Auffälligkeiten sofort abschalten und Anschluss prüfen.

💡 Strahler & Adapter einsetzen

  1. Strahler oder Adapter in die Schiene einsetzen und um 90° drehen, bis er spürbar einrastet.
  2. Gewünschte Phase am Strahler wählen (L1, L2 oder L3) – dies ist je nach Modell über einen mechanischen Phasenwähler direkt am Strahler einstellbar.
  3. Strahler in die gewünschte Richtung ausrichten.

🔄 Phasenzuweisung & Lichtsteuerung

Das 3-Phasen-System ermöglicht die unabhängige Steuerung von bis zu 3 separaten Lichtgruppen über getrennte Schalter oder Dimmer:

Beispiel-Nutzung
Phase 1 (L1) Lichtgruppe A Grundbeleuchtung (Raumlicht)
Phase 2 (L2) Lichtgruppe B Akzentbeleuchtung (Wand/Bilder)
Phase 3 (L3) Lichtgruppe C Arbeitsbeleuchtung / Fokuslicht

So lässt sich die Atmosphäre im Raum jederzeit flexibel anpassen.

🛠️ Wartung & Pflege

  • Strahler nur im spannungsfreien Zustand (Lichtschalter aus, im Zweifel Sicherung raus) wechseln oder ausrichten.
  • Schiene regelmäßig auf Staub und Verschmutzung prüfen – nur mit einem trockenen Tuch reinigen.
  • Niemals Feuchtigkeit in das Innere der Schiene eindringen lassen.
  • Bei Defekten ausschließlich Original-Ersatzteile von RIMCLED verwenden.

📞 Support & Gewährleistung

Bei Fragen zur Installation oder zu kompatiblen Komponenten steht dir unser Team gerne zur Verfügung.

⚠️ Haftungsausschluss: Die Gewährleistung erlischt bei unsachgemäßer Installation oder Verwendung nicht zugelassener Komponenten.

Rail system - 230V

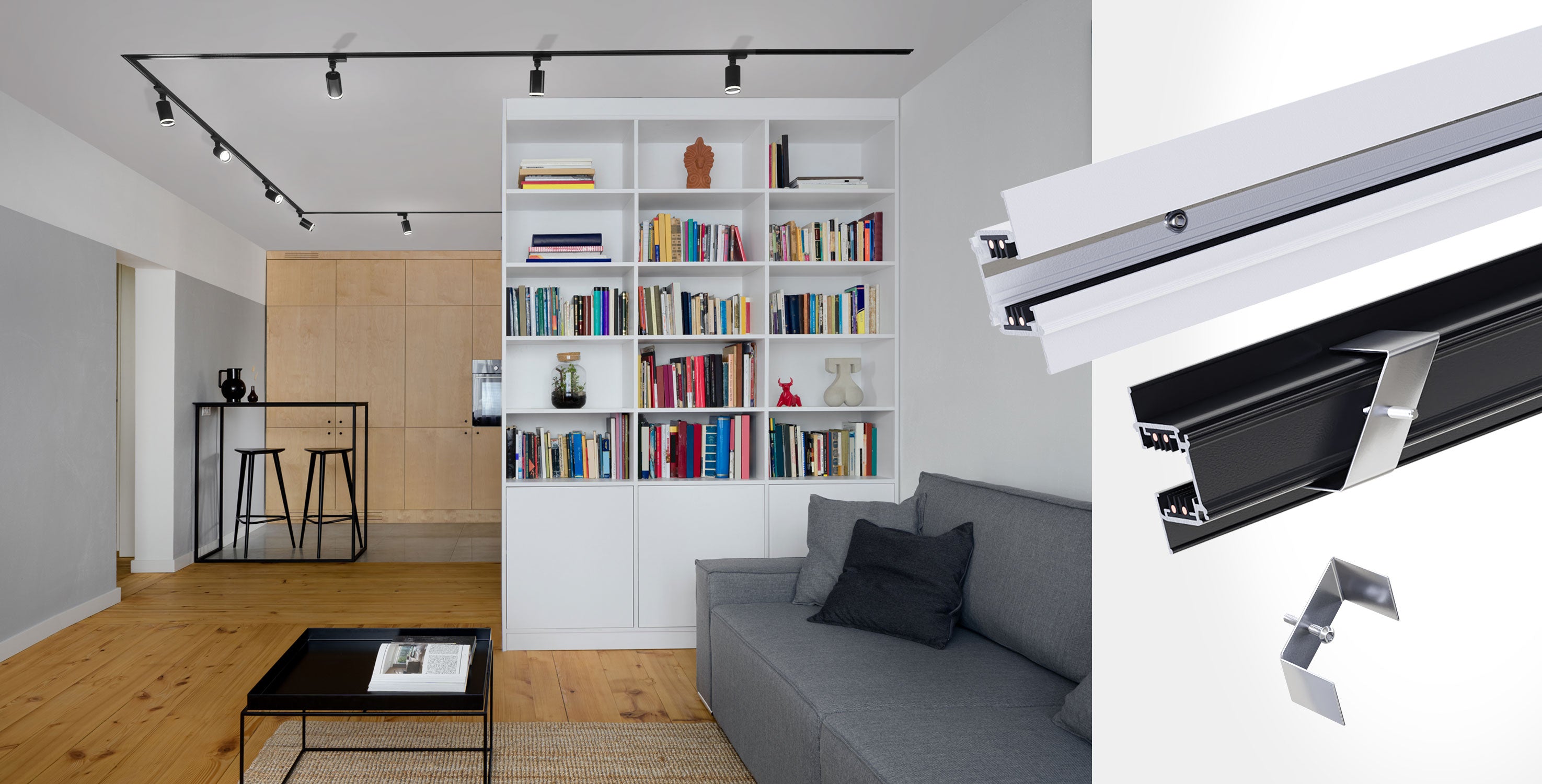

Das 3-Phasen Schienensystem 230V ist die professionelle Lösung für anspruchsvolle Beleuchtungskonzepte in Showrooms, Galerien, Museen, Hotels und Geschäftsräumen. Dank drei unabhängiger Stromkreise auf einer Stromschiene können verschiedene Leuchtengruppen separat geschaltet und gedimmt werden – für maximale Flexibilität und moderne Lichtgestaltung.

Drei Stromkreise – unbegrenzte Möglichkeiten mit 230V

Mit dem 3-Phasen-System lassen sich bis zu drei unabhängige Lichtszenarien auf einer einzigen Schiene realisieren. Dies ist ideal für die gezielte Akzentbeleuchtung von Exponaten, Produkten oder Architekturdetails. Entdecke unsere 3-Phasen LED Schienen in verschiedenen Längen für die Aufbau- und Einbaumontage.

Passende 3-Phasen LED-Strahler für jede Anforderung

Unsere Schienenstrahler sind frei positionierbar und in verschiedene Richtungen schwenkbar. In unserer Kollektion findest du hochwertige 3-Phasen LED Leuchten, darunter GU10-Spots, dimmbare Schienenstrahler und CCT-einstellbare Modelle für die perfekte Lichttemperatur.

Kompatibilität & Zubehör für Schienenbeleuchtung

Unser 3-Phasen Schienensystem ist kompatibel mit einer Vielzahl von Standard-LED-Strahlern und Zubehörteilen. Alle Komponenten sind für den direkten Betrieb mit 230 Volt ausgelegt. Das passende 3-Phasen Zubehör – von Einspeisungen über Verbinder bis zu Abhängesets – findest du ebenfalls in unserem Sortiment.

Tipp: Für minimalistische Projekte mit kabelloser Optik führen wir auch das moderne 48V Schienensystem als Alternative.
