⚠️ Sicherheitshinweise

Vor Beginn der Installation unbedingt beachten:

• Fachpersonal: Die 48V-Gleichspannung in der Schiene ist für den Menschen absolut berührungssicher. Aber Achtung: Der Anschluss des 48V-Netzteils (Trafo) an das normale 230V-Hausstromnetz darf ausschließlich von einer Elektrofachkraft (gemäß VDE 0100) durchgeführt werden.
• Strom abschalten: Vor der Installation des Netzteils die entsprechende Sicherung im Sicherungskasten abschalten und gegen Wiedereinschalten sichern.
• Spannungsfreiheit: Die Spannungsfreiheit der 230V-Zuleitung vor dem Anschluss des Trafos immer mit einem geeigneten Messgerät (z. B. Multimeter oder zweipoliger Spannungsprüfer) feststellen.
• Einsatzbereich: Das System ist ausschließlich für trockene Innenräume geeignet, sofern die Komponenten nicht ausdrücklich als IP65+ (Feuchtraum/Außenbereich) gekennzeichnet sind.
• Sicherheit am Arbeitsplatz: Kinder und Unbefugte während der Montage- und Bohrarbeiten vom Arbeitsbereich fernhalten.

🔧 Benötigte Komponenten

Systemkomponenten:

Alle passenden Komponenten sind in unserem Shop zu finden.

• 48V-Stromschiene (als Aufbau-, Einbau- oder Pendelvariante in gewünschter Länge)
• 48V-Netzteil / Trafo (passend dimensioniert für die Gesamt-Wattzahl der Leuchten)
• Einspeiser (In-Track-Einspeisung oder externe Stromeinspeisung)
• Endkappen (zum sauberen optischen Verschluss der offenen Schienenenden)

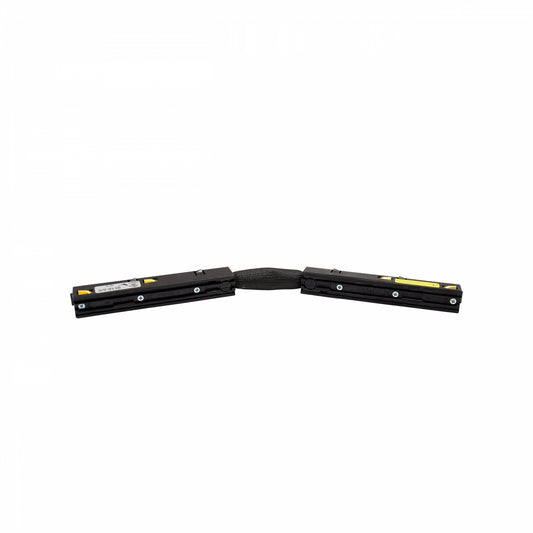

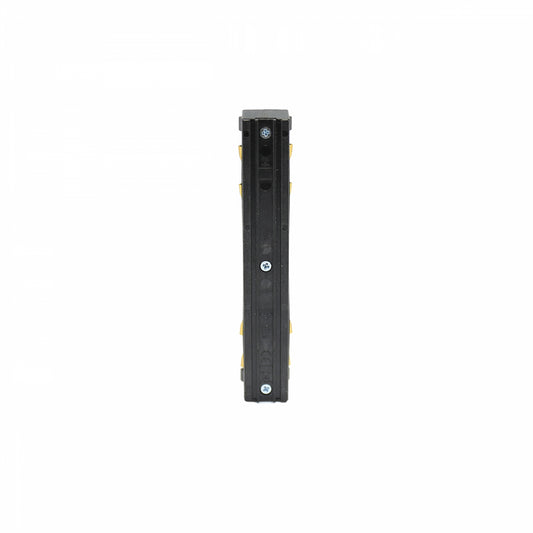

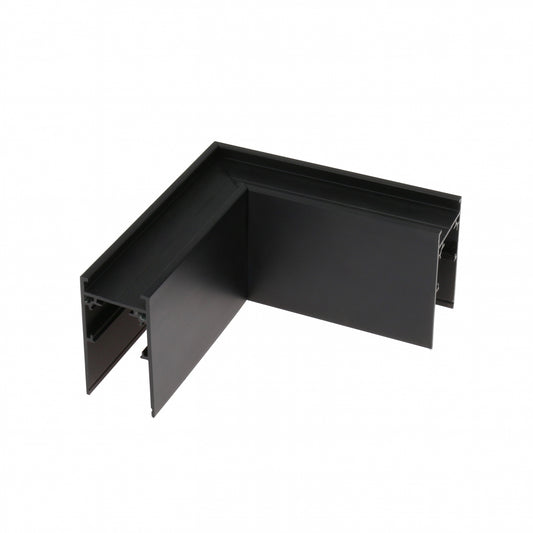

• Verbinder (gerade Längsverbinder, L-, T- oder X-Verbinder für Schienenerweiterungen)
• 48V Niedervolt-Strahler / LED-Leuchten nach Wahl

Werkzeug & Hilfsmittel:

• Spannungsprüfer / Multimeter (für die 230V-Zuleitung)
• Bohrmaschine mit passendem Bohrer (je nach Deckenmaterial: Beton, Holz oder Gipskarton)
• Lastgerechte Dübel und Schrauben
• Schraubendreher, ggf. Abisolierzange
• Feine Metallsäge (falls Schienen gekürzt werden müssen)
• Wasserwaage, Bleistift, Maßband

📋 Installationsschritte

1. Planung & Vorbereitung

• Schienenverlauf an der Decke oder Wand präzise mit dem Bleistift anzeichnen.
• Position des 48V-Netzteils und des Einspeisers festlegen.
• Leistungsberechnung: Addieren Sie die Wattzahlen aller geplanten LED-Strahler. Die Gesamtleistung sollte die maximale Leistung des 48V-Trafos nicht überschreiten (planen Sie eine Sicherheitsreserve von ca. 15–20 % ein).

2. Montage der Schiene

• Schienen kürzen (optional): Falls erforderlich, die 48V-Schiene mit einer feinen Metallsäge auf Wunschmaß schneiden. Grate und Metallspäne im Inneren gründlich entfernen.
• Bohrlöcher markieren und setzen.
• Dübel einsetzen und die Schienenprofile (oder die entsprechenden Montagehalterungen) starr mit der Decke verschrauben.
• Mit der Wasserwaage prüfen, ob das System vollkommen gerade ausgerichtet ist.

3. Anschluss des Netzteils & Einspeisers

• Das 48V-Netzteil eingangsseitig mit der 230V-Zuleitung verbinden (Nur durch eine Elektrofachkraft!).
• Den 48V-Ausgang (Gleichstrom / DC) des Netzteils mit dem Schienen-Einspeiser verkabeln.
• Wichtig: Achten Sie penibel auf die richtige Polung (+ / -) gemäß der Kennzeichnung auf dem Einspeiser, um eine Fehlfunktion der LED-Elektronik zu vermeiden.

4. Endkappen & Verbinder montieren

• Die Schienenverbinder in die Schienenenden einschieben, um mechanische Stabilität und den elektrischen Kontakt (48V-Weiterleitung) zwischen den Profilen herzustellen.
• Alle offenen Schienenenden mit den passenden Endkappen sicher verschließen.

5. Funktionsprüfung

• Sicherung im Sicherungskasten wieder einschalten.
• Die grüne LED am Netzteil (falls vorhanden) prüfen oder die 48V-Ausgangsspannung messen.
• Den ersten 48V-LED-Strahler in die Schiene einsetzen, um das System erfolgreich zu testen.

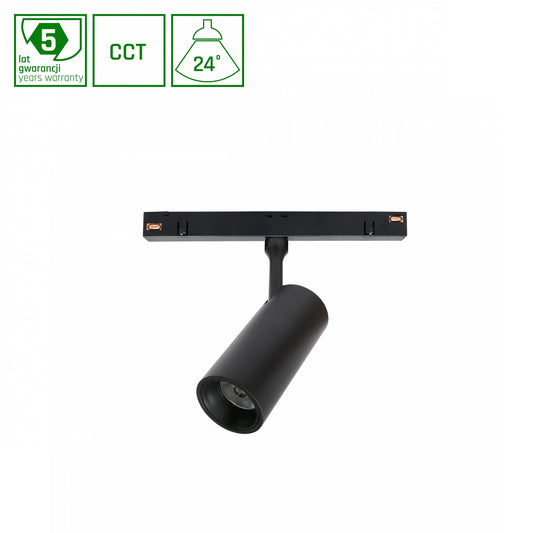

💡 Strahler & Adapter einsetzen

• Die 48V LED-Leuchten können an jeder beliebigen Stelle in die Schiene eingesetzt werden.

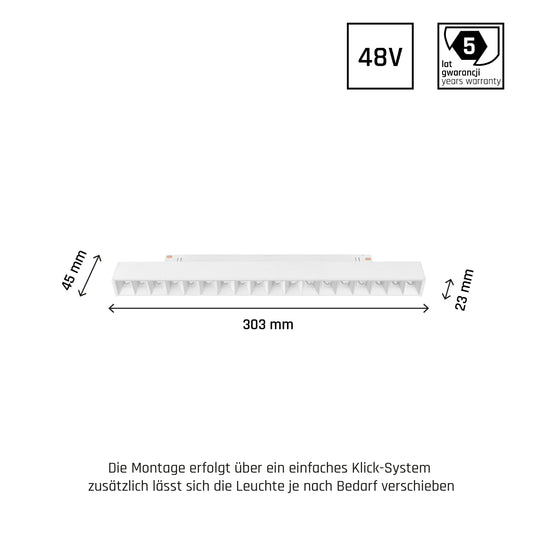

• Je nach Modell rasten die Strahler über einen einfachen Klick-Mechanismus oder über einen mechanischen Verriegelungsschieber spürbar ein.
• Großer Vorteil der 48V-Technik: Da es sich um absolut sicheren Niedervolt-Strom handelt, können Sie die Strahler auch bei eingeschaltetem Licht gefahrlos verschieben, herausnehmen und neu platzieren (Hot-Plugging).
• Strahler in die gewünschte Richtung drehen und ausrichten.

🔄 Phasenzuweisung & Lichtsteuerung

Im Gegensatz zu klassischen 230V-Systemen erfolgt die getrennte Steuerung bei 48V-Niedervoltsystemen nicht über mechanische Phasen-Drehschalter, sondern über smarte Funkprotokolle oder digitale Steuersignale:

Steuerungs-Möglichkeiten

• Smart Home (Zigbee / Casambi / Tuya): Die Strahler empfangen ihre Signale per Funk. Sie können über eine App, eine Funk-Fernbedienung oder einen smarten Wandschalter verschiedenen Lichtgruppen digital zugewiesen werden.
• DALI / 0-10V: Für professionelle Installationen werden Steuersignale direkt über zusätzliche Leitungen in der Schiene an die dimmbaren Strahler übertragen.

Dadurch lassen sich unzählige Lichtgruppen und Lichtszenen (z. B. Szene „Gemütlich“, Szene „Arbeiten“) völlig flexibel programmieren und jederzeit per Knopfdruck ändern.

🛠️ Wartung & Pflege

• Obwohl das Verschieben der Strahler im Betrieb bei 48V sicher ist, wird empfohlen, größere Umbauten oder das Einsetzen neuer Komponenten im ausgeschalteten Zustand durchzuführen.
• Die Stromschienen regelmäßig auf Staub prüfen. Nur mit einem trockenen, fusselfreien Tuch reinigen.
• Niemals feucht wischen und das Eindringen von Flüssigkeiten in das Schieneninnere zwingend verhindern.
• Bei Erweiterungen oder Defekten ausschließlich Original-Ersatzteile und kompatible 48V-Komponenten von RIMCLED verwenden.

📞 Support & Gewährleistung

Bei Fragen zur Planung, zur passenden Trafo-Berechnung oder zur smarten Lichtsteuerung steht dir unser Team jederzeit gerne beratend zur Seite.

⚠️ Haftungsausschluss: Die Gewährleistung für Systemkomponenten erlischt bei unsachgemäßer Installation, Fehlpolung des Netzteils oder der Verwendung von nicht für das System zugelassenen Fremdkomponenten.
